Переключатели КПЕ

Переключатели серии КПЕм состоят из управляющего устройства (привода) и унифицированных съемных блоков (модулей) контактов замыкающего и размыкающего типа, предназначенных для коммутации электрических цепей управления переменного тока до 660 В, частотой 50 и 60 Гц и постоянного тока до 440 В. Могут поставляться как собранными- привод с модулями (блоками контактов), так и отдельно.



Переключатели серии КПЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В. Выключатели кнопочные КМЕ и переключатели КПЕ устанавливают на подвижных и неподвижных частях стационарного оборудования, а также используют при сборке щитового оборудования.

Выключатель КПЕ представляет из себя сборную конструкцию из управляющего устройства (привода) в виде поворотной рукоятки и унифицированных съемных блоков контактов. Блоки контактов изготавливаются двух типов - замыкающие и размыкающие. Замыкание и размыкание соответствующих контактов происходит под воздействием управляющего устройства на толкатель, в следствие чего происходит перемещение траверсы контактного элемента. На контактном элементе находятся контакты мостикового типа.

Переключатели КПЕ классифицируются по числу замыкающих и размыкающих блоков контактов, по виду управляющего элемента и наличию дополнительных устройств.

Переключатели КПЕ заменяют: переключатели ABB, переключатели Schneider Electric, переключатели 22 мм и переключатели евро.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Номинальное напряжение изоляции, В – 660;
  • Номинальная частота, Гц - 50, 60;
  • Номинальное/минимальное рабочее напряжение, В - 660/12 = 440/12;
  • Номинальный ток/минимальный рабочий ток, А - 10/0,01;
  • Рабочая температура, оС, влажность % -50 +50 оС, 90% при t не более 20 оС, 50%, при t не более 40оС.
  • Механическая износостойкость выключателей, циклов – 107.
    ПРЕИМУЩЕСТВА
  • возможность эффективно компоновать щиты и панели за счет использования разнообразных типов приводов;
  • увеличенный срок службы за счет использования серебрянных контактов и индикаторов со светодиодной матрицей;
  • быстрота и удобство замены блоков контактов.

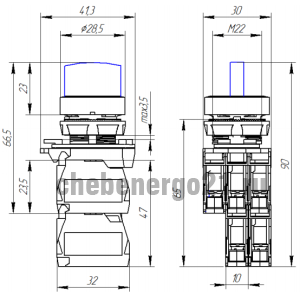

КПЕ с рукояткой  КПЕ2103Р КПЕ4103Р КПЕ2130Р КПЕ4130Р КПЕ металл  КПЕ1111РЛкрасн
КПЕ с длинной рукояткой  КПЕ1121Д КПЕ3121Д КПЕ1112Д КПЕ3112Д   переключатель КПЕ

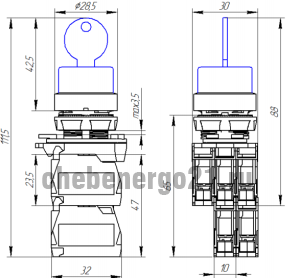

КПЕ с ключом  КПЕ1121К КПЕ2121К КПЕ1112К КПЕ2112 DSC01127мал
